高壓液體壓力泵

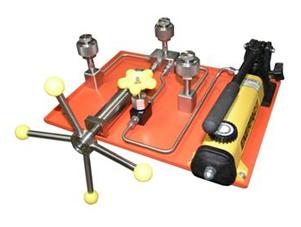

產品圖片
產品介紹1、概述
(以下簡稱壓力泵)是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合，完成壓力儀表校準、檢測工作。
高壓液體壓力泵選用優質進口液壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口，組成操作簡單、結構合理、密封性能好的優質寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。
2、主要技術指標
2．1造壓范圍
YFT2002A 0~40.0MPa
YFT2002B 0~60.0MPa
YFT2002C 0~100.0MPa
YFT2002Q 0~70MPa(介質為水)
2.2調節靈敏度: min 10Pa
2.3外形尺寸:400×360×160(長×寬×高)
2.4重量
YFT2002A 4kg
YFT2002B 5kg
YFT2002C 6kg
YFT2002Q 6kg
| 編號 | 名稱 | 功用 |
| 1 | 輸出2 | 連接標準表或被檢表 |
| 2 | 穩壓閥 | 輸出壓力不穩時鎖定，可保壓力平穩 |
| 3 | 疏空閥 | 造壓時鎖定，回壓時開啟 |
| 4 | 杠桿 | 通過操作帶動活塞注運動 |
| 5 | 儲油腔 | 儲存（一般用硅油）導壓液體 |
| 6 | 放氣口 | 注液時打開放氣 |
| 7 | 微調 | 小范圍增加或減小壓力 |
| 8 | 輸出1 | 連接標準表或被檢表 |
| 9 | 泵體總成 | 各部件組合安裝體 |
| 10 | 杠桿鎖扣 | 拉出或回鎖固定杠桿狀態 |
| 11 | 注液口 | 添加（更換）測試介質 |
3、操作和使用
3．1正程檢測
打開輸出1、輸出2堵頭，打開穩壓閥，將微調調至適當位置鎖閉疏空閥，輕輕操作杠桿使導壓液體至輸出口，安裝標準表及被校表，操作杠桿升壓至檢定點附近，用微調逼近檢定點，逐點檢測至滿程。
3．2回程檢測
按規程在滿程兩次讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點，當操作微調不能降壓時，可輕輕開啟疏空閥降壓。
高壓狀態下，出現壓力緩慢下降時，可鎖閉穩壓閥。
4、注意事項
4．1壓力泵應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境使用。
4．2被檢儀表應作適當清洗,避免污漬進入檢測回路。
4．3輸出1，輸出2為專用快速接口，端面密封，安裝儀表時，無需借助任何工具，切勻用力擰緊，大約在密封面相互貼緊時，再擰2~3圈即可。
4. 4經常檢查下部鎖緊螺帽，連接是否牢固，連接不可靠，在遇高壓時，可能造成崩脫。
4．5當杠桿造壓較重時，用微調升壓則較為輕松。

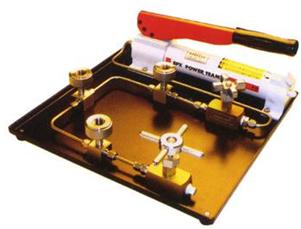

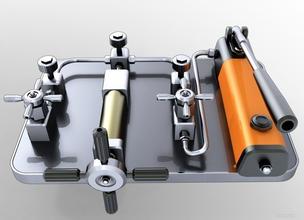

產品展示
