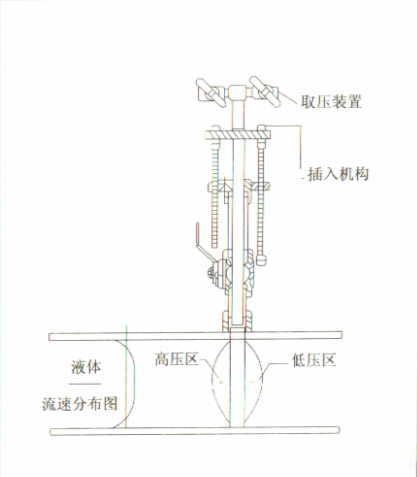

售后服務：15952323398KR-HLV威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號。威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴流量傳感器，當流體流過傳感器時，在其前部迎流方向產生一個高壓分布區，在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對一般為三對取壓孔，分別測量流體的全壓力包括靜壓力和平均速度壓力Pl和靜壓力P2。將P1 和 P2 分別引入差壓變送器，測量出差壓△P=P1-P2，△P反映流體平均速度的大小，以此可推算出流體的流量。
二、主要用途
威力巴流量計的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
氣體/液體/蒸汽
天然氣/冷卻水/飽和蒸汽
壓縮空氣/鍋爐水/過熱蒸汽
燃氣/除鹽水
氣體碳氫化合物/液體碳氫化合物
熱空氣/低溫液體
發生爐氣體/導熱液體
三、產品特點
子彈頭截面形狀的探頭能產生精確的壓力分布，能避免信號滲漏，提高探頭結構強度，保持長期高精度。威力巴流量探頭以其卓越的防堵設計，使均速管流量探頭的防堵水平達到了空前的高度。威力巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。威力巴流量計的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
四、主要技術指標
測量精度：± 1 重復精度：± 0.1
適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃
測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求
量 程 比：大于10∶1
適用管徑：38mm～9,000mm 圓管、方管
適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
五、產品選型表
|
項 目 |
代 碼 |
說 明 |
||||||
|
KR-LGB |
|
勻速管流量計 |
||||||
|
傳感器類型 |
W |
|
威力巴流量傳感器 |
|||||
|
A |
|
阿牛巴流量傳感器 |
||||||
|
D |
|
德爾塔巴流量傳感器 |
||||||
|
介質類型 |
Y |
|
液體 |
|||||
|
Q |
|
氣體 |
||||||
|
Z |
|
蒸汽 |
||||||
|
流體溫度 |
|
2 |
|
＜200℃ |
||||
|
5 |
|
＜500℃ |
||||||
|
流體壓力 |
|
1 |
|
≤1.6MPA |
||||
|
2 |
|
≤4.0MPA |
||||||
|
3 |
|
≤6.3MPA |
||||||
|
4 |
|
≤10.0MPA |
||||||
|
5 |
|
≤25.0MPA |
||||||
|
精度 |
|
1 |
|
1.0級 |
||||
|
2 |
|
1.5級 |
||||||
|
3 |
|
2.5級 |
||||||
|
連接方式 |
|
1 |
|
螺紋連接 |
||||
|
2 |
|
法蘭連接 |
||||||
|
口徑 |
|
DN |
用數字表示（公稱通徑） |
|||||
|
附件（選配） |
|
F |
帶可拆卸安裝球閥 |
|||||
|
|
J |
帶截止閥 |
||||||
|
|
L |
帶冷凝管 |
||||||
|
|
S |
帶三閥組 |
||||||
|
|
CB |
差壓變送器 |
||||||
|
|
XJ |
流量積算儀 |
||||||
|
|
BC |
溫壓補償帶溫度與壓力傳感器 |
||||||

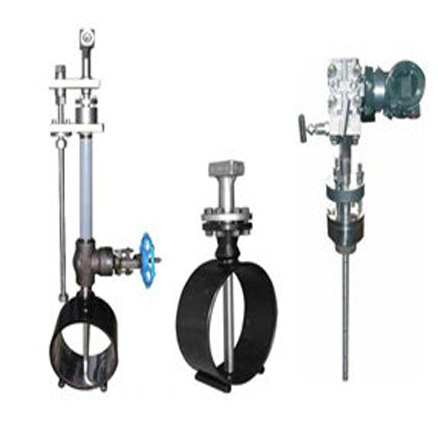

六、效果圖
