一、產品概述
    V錐流量計又名V型錐流量計；V形錐流量計；一體化V錐流量計。是一種根據質量守恒定律和能量守恒定律來測量管內流體流量的差壓式儀表。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量?jī)x表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。

二、主要技術參數
精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量 程比4∶1時，精度等級：≤0.30)
重復性：0.1%
工作壓力：0～40MPa(有多個壓力等級可供選擇)
工作溫度：-40～850°C
環境溫度：-40～65°C、
安裝直管段要求：前0-3D直管道，后0-1D直管段
量程比寬：通常為10∶1，選擇合適的參數可達到50∶1
壓損?。和瑯拥摩轮?，壓損是孔板1/3～1/5
口徑:DN25～DN2000

三、技術特點：
1.安裝要求低：前0～3D直管道，后0～1D直管段；
2.量程比寬：通常為10∶1，選擇合適的參數可做到50∶1；
3.壓損小：同樣的β值，壓損是孔板1/3～1/5；
4.耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；
5.不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘?jiān)?、凝結物或顆粒的滯留；
6.長期穩定性好：β值可長期不變，并保證長期精確測量；
7.精度高：0.5級；
8.重復性好：優于0.1%；
9.信號穩定："信號波動"是孔板的1/10；
10.β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；
11.口徑范圍寬：DN25～DN2000；
12.可測高溫、高壓介質：工作溫度850℃, 最大壓力40MPa；
13.可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；包括氣液兩相介質(濕氣、冷凝水等)。

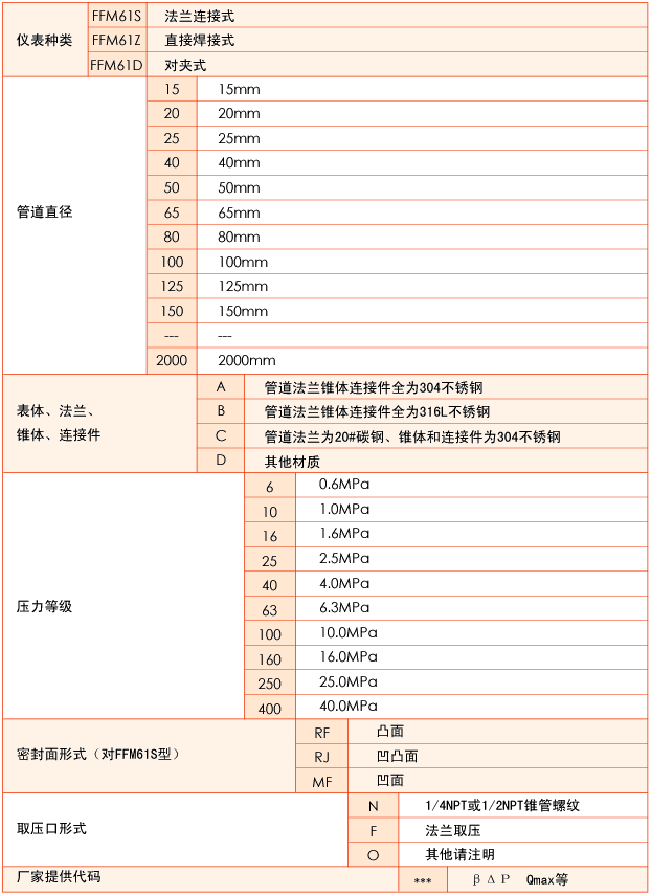

四、選型說明

五、安裝方式

1.法蘭型連接
2.直接焊接型連接
3.夾持型連接

六、可以成功測量的流體

1.氣體
煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣
天然氣：包括含濕量５％以上的天然氣
各種碳?xì)浠衔餁怏w：烷烴類，烯烴類等氣體
各種氣體制造：氫、氦、氬、氧、氮?dú)獾?br /> 腐蝕性氣體：濕的氯化物氣體等
空氣：包括含水，含塵埃的空氣、壓縮空氣等
煙道氣：各種鍋爐、加熱爐排放的煙道氣
2.蒸汽：飽和蒸汽、過熱蒸汽
3.液體
油類：原油、燃料油、含水乳化油、柴油、液壓油等
水：原水、飲用水、生產水、污水等
各種水溶液：酸、堿、鹽水溶液等
有機物化學品：甲醇、乙二醇、二甲苯等
4.特殊流體
油＋HC氣＋沙
加氣的水：H2O+N2+空氣；H2O+CO2等

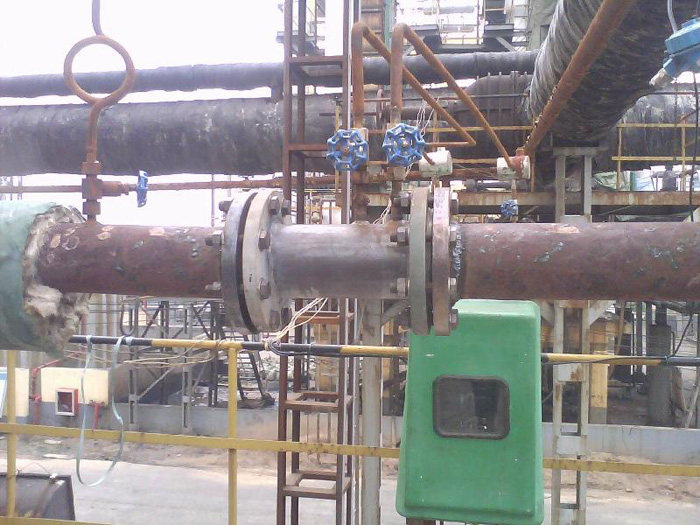

七、安裝現場

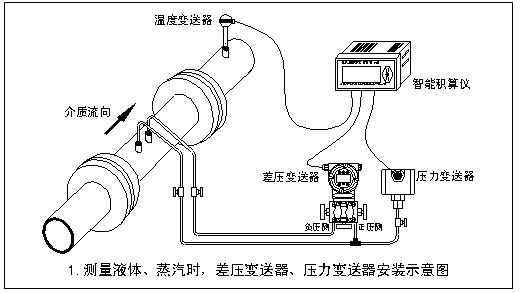

注：V錐流量計需選配：差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能積算儀。
